2022/09/02

Ford Mondeo MK5.5 Wagon ST-Line AWD 車身設定參數 (開隱藏) vs FORScan

本文介紹常見的Mondeo MK5.5 Wagon ST-Line AWD車身設定參數 (俗稱開隱藏功能), 除了介紹確定沒問題可以開啟的以外, 筆者並列出仍在測試中, 有法規疑慮以及測試過無法使用的參數,

各項模組(IPC, BCM, SCCM...等)名稱請參照 https://blog.mlai.idv.tw/2022/07/forscan.html
另因FORScan中文翻譯品質非常糟糕, 本文之畫面截圖以英文為準.

本文僅為介紹參數, 詳細操作說明請參考: https://blog.mlai.idv.tw/2022/09/forscan_2.html

以下為確定可使用且沒有問題的參數.

  1. 速控鎖, 請注意總共有三個設定都必須開啟才能使用, 時速達20km/h 時自動上鎖
    BCM - Initial Autolock activation
    IPC - Auto Lock
    車內儀表板 - 方向盤左側按鈕/儀表左側 -> 設定 -> 車輛 -> 車鎖 -> 自動上鎖 -> 打勾


  2. BCM - Double Honk On Leaving Cabine - Keyless鎖匙離開車室時喇叭響兩聲


  3. IPC - Fuel History Menu - 開啟儀錶板中過往油耗分析

  4. BCM - Lock Feedback Horn - 鎖匙按兩下鎖車鍵後, 車輛喇叭發出一次聲響

  5. SCCM - Number of turn flashes - 方向燈快撥模式閃爍次數, 可設定範圍 3-7 下, 出廠設定為 3下.

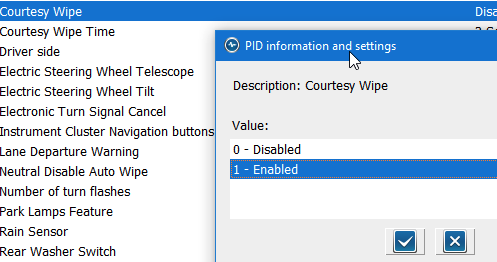

  6. 雨刷噴水刷三下後隔幾秒多刷一下
    SCCM - Courtesy Wipe
    IPC - Courtesy Wipe
    車內儀表板 - 方向盤左側按鈕/儀表左側 -> 設定 -> 車輛 -> 雨刷 -> 重複雨刷 -> 打勾
    另可設定中間間格的時間
    SCCM - Courtesy Wipe Time

  7. SCCM - Rear Wiper Intermittent Time - 後雨刷間隔時間 - 開啟後雨刷第一段時, 雨刷做動的間格時間 (以毫秒計, 故5000ms = 5秒鐘)

  8. SCCM - Rear Wiper on reverse gear - 前方雨刷如開啟時(手動/自動), 當車輛打入R檔時, 無論後雨刷是否再開啟位置, 均刷一次後雨刷.


  9. BCM - Power Point Timeout, S - 熄火後點菸器持續供應電力時間 - 以秒為單位 - 原車預設值為4500秒(75分鐘)

  10. 林肯模式照後鏡
    當車輛上鎖時, 照後鏡會收起
    當車輛解鎖時, 照後鏡不會立刻張開, 而是等到駕駛座有被打過並被關上時, 照後鏡才會張開, 如果解鎖後開啟的是駕駛座以外的門, 則照後鏡不會張開.
    常常開車門拿東西的話, 此設定可以降低照後鏡馬達使用次數, 惟無法以照後鏡是否收起判斷車鎖狀態.
    DDM - Lincoln Auto Fold (駕駛側)
    PDM - Lincoln Auto Fold (副駕側)
    (不確定兩邊是不是可以設定成不一樣...)

  11. 音響主機深色佈景主題
    APIM - Brand - 設定為 Lincoln (預設為 Ford)

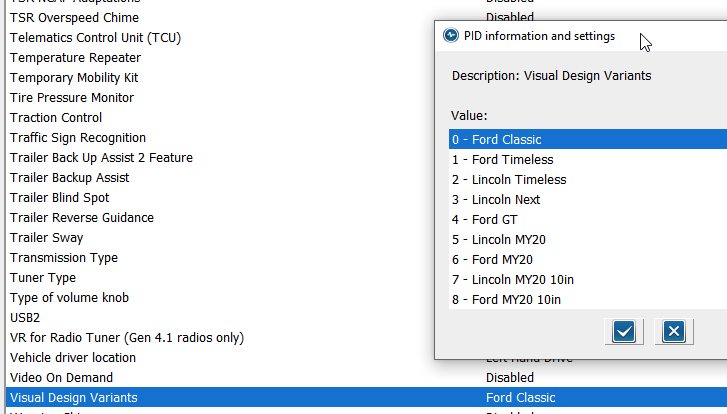

    APIM - Visual Design Variants - 設定為Lincoln Timeless (預設為Ford Classic)

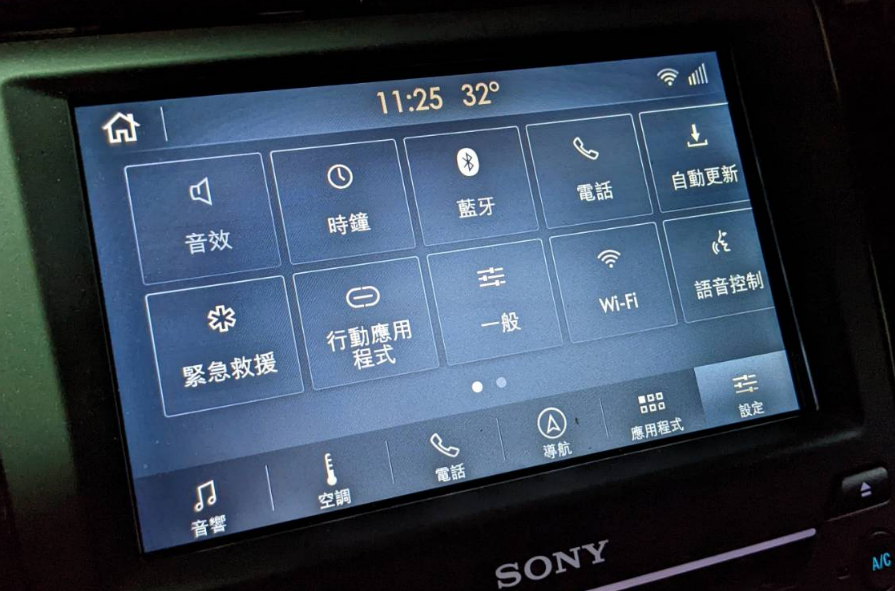

    效果如下:






以下為設定後操作沒有問題, 於台灣道路行駛時有違法之疑慮的設定

  1. BCM - Corner Light Mode for fog lights - 設定當大燈開啟(自動或手動)時, 打方向燈或是方向盤轉動時, 同時啟動同一側的霧燈做為轉角輔助燈使用

    開啟此項設定時, 如果是在晴天的狀態則可能被有心人士檢舉晴天開霧燈.

  2. 安全帶警示音關閉
    為了您的安全, 本站不提供任何與安全帶相關設定之資訊.

以下為設定後操作沒有問題, 長期效果尚待驗證的設定

  1. BCM - Battery Target State of Charge % - 設定BMS(電池管理系統)對車上鉛酸電池的充電目標, 初始設定為80%

  2. BCM - Battery Type - 電池組態設定, 可設定車上電池的種類, 藉以輔助BMS系統判斷電池狀態, 有AGM三種規格以及 VARTA以及Exide 的各式電池容量可選.

  3. BCM - As Build Mode - BMS/Auto S/S Off - 電池管理系統以及自動起停系統 關閉
    BCM 726-48-02 xXxx xxxx xx
    X = 0 , OFF
    X = 1, ON
    注意自動起停以及BMS在此車上為同一個模組, 無法單獨關閉, 另關閉後前兩則電池充電目標以及電池組態均失效, 另須關閉BCM/IPC中對應的 Auto S/S 設定, 設定完成以後會有故障碼需清除, 本項設定有車主長期行駛實驗中, 待回報最終狀況...
    2022.09.04 更新: 根據回報有車友將此項設定更改後, 回原廠升級軟體的過程遭註記車主改電腦, 請謹慎為之.

以下為設定後操作會有故障碼產生, 無法使用的設定

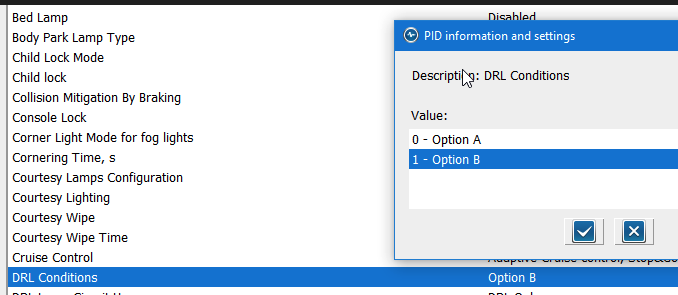

  1. BCM - DRL Conditions
    Option B - 原廠設定, DRL 恆亮
    Option A - DRL於P檔位時不亮
    此一項目於Focus 中可用, 但在Mondeo這一代中如發動時頭燈 "不在AUTO位置且處於會點亮大燈的環境中" 時, 會出現以下故障碼:

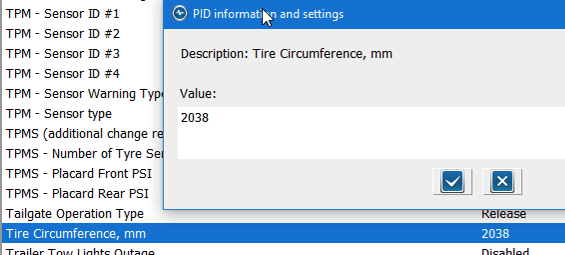

  2. BCM - Tire Circumference, mm - 輪胎圓周尺寸

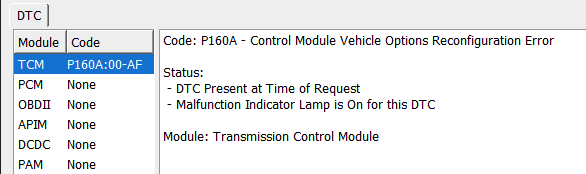

    安裝不同輪胎尺寸的時候須設定正確的圓周以利車輛進行儀表里程校正. BCM設定完成後須於TCM and/or PCM 進行學習程序, 否則會有以下故障碼:
    然EcoBlue 版本的TCM/PCM中, FORScan 無法啟動學習程序, 嘗試reset模組以後無效, 故障碼會長期存在, 且儀表會有錯誤訊息, 無法使用.

以下為資訊已經收集到, 但是尚未驗證是否成功

  1. 726-31-02 xxxx-xXxx-xx
    熄火時車內氣氛燈顏色, 柴油ST-Line預設為紅色, 油電為淡藍色.
    Ford:
    0=Ice Blue
    1=Orange
    2=Soft Blue
    3=Red
    4=Green
    5=Blue
    6=Purple
    Lincoln:
    7=White
    8=Amber
    9=Teal
    A=Red
    B=Blue
    C=Green
    D=Lilac
    Non-Standard:
    E=Yellow
    F=Ice Blue

    ref: cyanlabs.net

以上, 希望對您在使用FORScan對Mondeo 設定時有幫助, 如果有相關的問題,
歡迎到 Mondeo Sport Club (https://www.facebook.com/groups/MONDEO.S.CLUB)
來討論喔.
