2022/09/02

福特車主軟體 FORScan 電腦板 - 車身設定參數 (開隱藏) 操作指南


FORScan安裝完畢以及設定好通訊界面後, 就是開始進行車輛設定的時候了, 操作前請確認

  1. 車輛穩定停好, 手剎車拉好.
  2. 車輛電瓶狀況良好, 如最近車子有怪怪的狀態請檢查電瓶後確認電瓶是健康的再來操作.
  3. 與車輛連線之電腦電力充足, 最好是在有市電狀態下使用
  4. FORScan能在網路上直接讀取車輛的As-Build File, 如不小心進行了錯誤時可以直接一鍵恢復出場設定--但是要能連上網際網路, 故推薦在有 WIFI或是使用手機熱點的狀況下操作.
  5. 因應最糟糕的狀況, 請確認車輛停在拖吊車可以進行拖吊的地點, 避免因任何意外狀況造成無法發動而須進行救援卻被卡住的狀況發生.

注意

使用本操作指南修改您的車輛設定, 有可能會失去原廠保固, 亦有可能損壞您的車輛, 本文作者不對此提供任何保證, 操作者進行的操作乃操作者自己的行為, 請自行負責.


以上幾點確認好以後, 我們開始連線...

各項模組(IPC, BCM, SCCM...等)名稱請參照 https://blog.mlai.idv.tw/2022/07/forscan.html
另因FORScan中文翻譯品質非常糟糕, 本文之畫面截圖以英文為準.

進行連線

  1. 開紅火(Keyless車款請不按剎車按一下Ford Power按鈕), 不發動.
  2. 關閉車內不必要之電氣系統, 如音響, 冷氣(完全關閉, 勿送風) 以及將點菸器上的設備直接拔出, 避免不必要之電力消耗.
  3. 連接OBD掃描器至車上以及電腦
  4. 開啟FORScan 軟體


開啟FORScan後, 請按連線按鈕

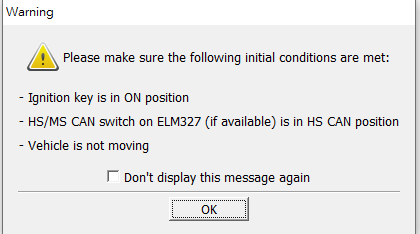

這時候會看到FORScan 開始建立連線, 首先會提示請把車停在安全的地方等等等, 請按OK


接著是問你變速箱的形式, 請依照所屬車輛選擇對應的變速箱


接下來系統會問你是否儲存這台車輛的設定, 因應某些功能開關後對模組記憶的影響, 請選擇 NO.

清除故障碼

掃描完成後, 在進行任何操作之前請點選DTC進行故障碼清除


點選掃描故障碼功能

如果系統內有故障碼時, 系統會提示如下:

建議您將各個故障碼截圖記錄後, 嘗試清除故障碼, 請按清除按鈕

此時FORScan 會開始嘗試清除故障碼, 請依照畫面的提示並進行

關紅火 - 等三秒 - 開紅火

之程序, 如果一切順利, 則所有的故障碼將會被清除(畫面的左側), 則可以進入到真正調整設定的階段, 如果仍有故障碼存在, 建議您先尋找資源嘗試修復故障的地方再繼續執行車身參數設定.

進行車身參數設定

請點選左側的 Configuration and Programming


接著選擇想要設定的車身模組, 這裡以開啟Mondeo MK5.5的儀表油耗分析為例, 目標是:
IPC - Fuel History Menu
其中,  IPC 為模組名稱, Fuel History Menu 則為設定的項目.

此時請點選中間螢幕的IPC Module Configuration (千萬不要選到有AS BUILD format的那一個), 再按下Run Service Procedure 按鈕

接著螢幕會在一陣掃描過後, 跳至各項功能設定列表, 請在裡面搜尋 Fuel History Menu

請在上面按兩下, 此時會跳出這一個項目可以設定的選項, 以此為例, 有開啟(Enable)以及關閉(Disable)兩種設定, 請點選 1-Enable 後, 按下打勾按鈕

此時FORScan 尚未將設定實際寫入車載電腦中, 如果一次要修改多項設定, 可以繼續將同一模組的設定一次更改, 更改完畢後, 請按下寫入按鈕

FORScan 此時會提示您, 這次要寫入的設定以及更改前後的設定, 按下打勾按鈕就會開始實際寫入...

寫入完成後, 系統會提示您寫入程序成功, 並請執行 關紅火 - 等三秒 - 開紅火  程序, 再按OK.

此時請按Stop Service Procedure 按鈕, 跳出IPC模組編輯模式

接著請再執行一次故障碼掃描(上方掃描故障碼處), 確認更改完畢後系統沒有故障碼, 如果有故障碼請將剛剛更改的設定改回原狀, 並再掃描一次故障碼確認故障碼消失.

接下來...開始調整您的愛車至您喜愛的狀態吧!

可設定的參數

筆者正在慢慢累積各個車種各項模組可以設定的各項參數, 目前已經整理好的有:
Mondeo MK5.5 EcoBlue 2.0 AWD
https://blog.mlai.idv.tw/2022/09/ford-mondeo-mk55-wagon-st-line-awd-vs.html

網路上亦有許多的資源, 例如 FORScan的 FB群組 還有 論壇 , 2GFusion, F-150神人整理的清單...等等等...

以上, 希望對您在使用FORScan時有幫助, 如果有相關的問題,

歡迎到 Mondeo Sport Club (https://www.facebook.com/groups/MONDEO.S.CLUB)
來討論喔.
